YBB00122003-2015熱合強度測定法

2025-02-06 08:42

已查看175次

本法適用于塑料熱合在塑料或其他基材(如鋁箔等)上的熱合強度及塑料復(fù)合袋的熱合強度的測定。

試樣制備

材料:根據(jù)產(chǎn)品項下規(guī)定的熱合條件，將試樣在熱封儀上進行熱合。從熱合中間部位縱向、橫向裁取15.0mm±0.1 mm 寬的試樣各5條。

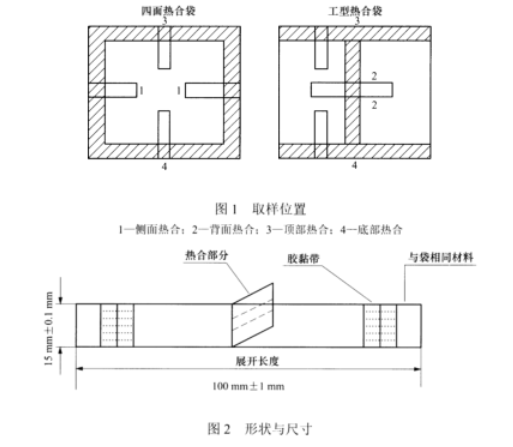

復(fù)合袋:如圖1所示，在復(fù)合袋的側(cè)面、背面、頂部和底部，與熱合部位成垂直方向上裁取15.0mm士0.1mm 寬的試樣總共 10條，各部位取樣條數(shù)相差不得超過一條。展開長度100mm士1mm，若展開長度不足100mm士1mm時，可按圖2所示，用膠黏帶粘接與袋相同材料，使試樣展開長度滿足100mm±1 mm 要求。

試樣應(yīng)在溫度 23℃士2℃，相對濕度50%士5%環(huán)境中放置4小時以上，并在此條件下進行試驗。

測定法取試樣，以熱合部位為中心，打開星180°，把試樣的兩端夾在試驗機的兩個夾具上，試樣軸線應(yīng)與上下夾具中心線相重合，并要求松緊適宜，以防止試驗前試樣滑脫或斷裂在夾具內(nèi)。夾具間距離為50 mm，試驗速度為300 mm/min士20mm/min，讀取試樣分離或斷裂時的最大載荷(拉力試驗機示值誤差應(yīng)在士1%之內(nèi))。

檢測儀器：熱封試驗儀HST-01A
